瀏覽器自帶分享功能也很好用哦~耐電流測試儀（HCT）能夠?qū)Υ郎y電子元器件或電路板在給定電流條件下運行的穩定性、故障率和電性能進行測試。通常，它可以通過測試電流值、電壓、電阻、功率等參數，來評估待測電子元器件或電路板的耐電流水平、可靠性和電氣性能等特性，從而判斷其是否能滿足相關的設計要求和實際應用需求。
在線客服
客服一

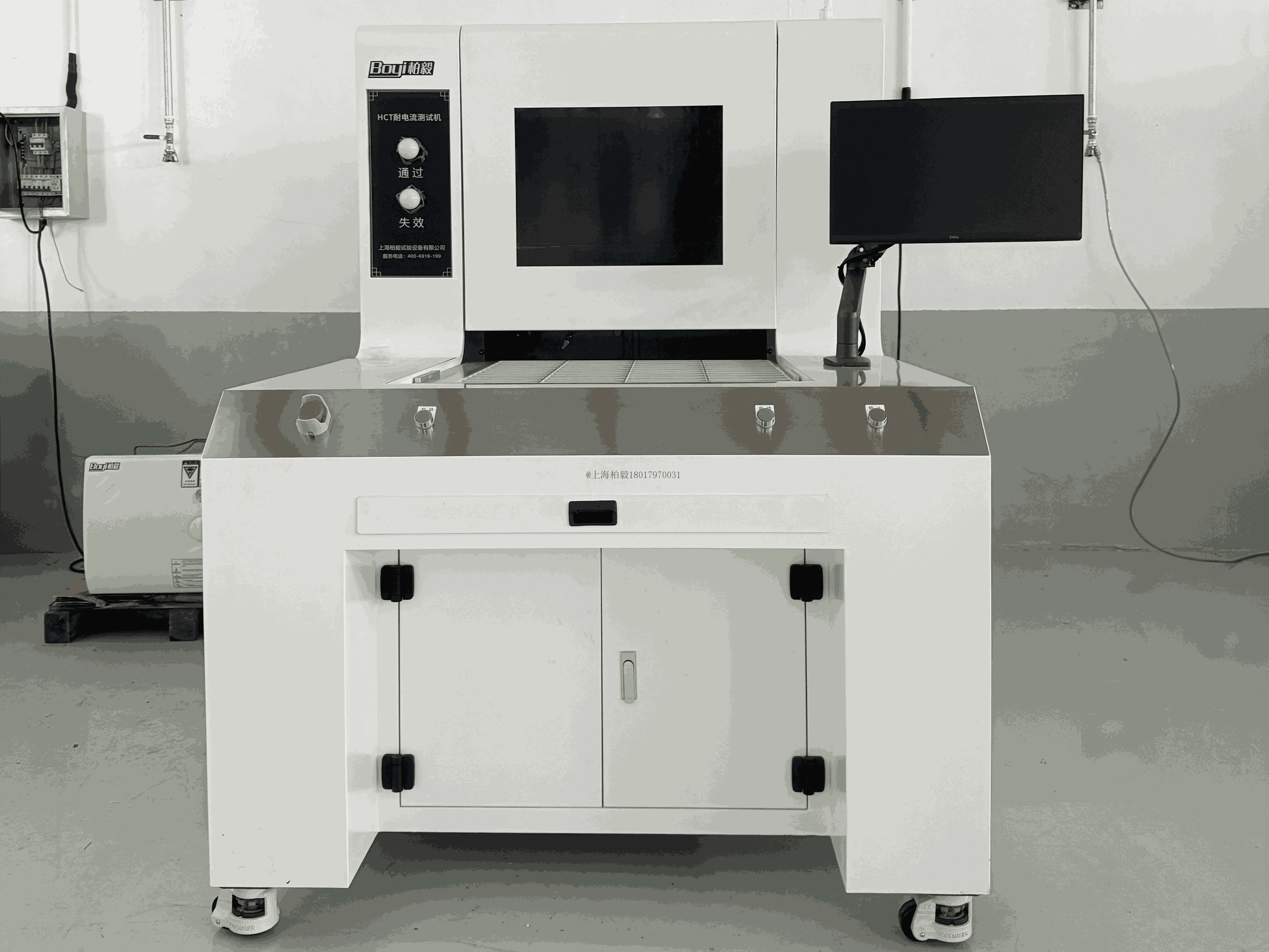

High Current Test (HCT) 耐電流測試儀，也稱高電流測試機，是源自2007年摩托羅拉（Motorola）在《Reliability Test Methods for Copper Plated Filled Micro Via》
一文中，針對當時PCB性能與可靠性測試中的關鍵難點所提出的一種專業測試解決方案。
(HCT)耐電流測試儀主要用于評估PCB、HDI、IC載板等電路板在不同電壓、電流等工作條件下的穩定性，驗證其是否滿足安全規范、可靠性標準及性能設計要求。HCT耐電流測
試儀的主要作用在于驗證電子設備（尤其是電路互聯結構）的耐電流能力，同時也可用于分析電路板的電氣特性及潛在損傷。該測試方案目前被蘋果和華為認可、使用。要求
線路板供應商提供的產品每批次都需要做HCT耐電流測試。
HCT耐電流測試儀通過測量電流、電壓、電阻、功率等關鍵參數的變化，實時判斷coupon樣品通孔、埋孔、盲孔等各類型孔的鏈接能力，評估電路板的耐電流性能、電氣安全與
長期可靠性，從而有效判斷其是否符合設計規范與實際應用場景的嚴苛要求。
全自動耐電流測試儀主要特點如下：
? 儀器采用高精度的模塊和儀表，保證測試結果的準確性
? 超大測試平臺，可適用于700mm的PCB板尺寸
? 測試探頭自動升降。測試完成后樣品自動冷卻
? CCD自動對位
? 可以適應不同設計和類型的測試coupon
? 儀器可以進行電阻校正，電流校正，系統自我檢測
? 可以升級配置機械手自動上下板
? 實時顯示溫度，電阻，電流曲線,高速實時采樣測試，迅速及時捕捉到失效
? 設置超溫保護，防止樣品燒毀
? 參數測試時一鍵全自動抓取電流參數
? 可以設定多種不同的失效判斷條件
? 實時保存每個樣品的測試數據
? 測試數據統計分析
? 一鍵輸出excel測試報告
? 提供專業的配套增值服
|
型號 |
CHCT-6010A |
|
輸出電流 |
0-10A |
|
輸出電壓 |
0-60V |
|
電阻測量范圍 |
0-1MΩ |
|
樣品溫度測量范圍 |
室溫-350℃， |
|
測試時間 |
可以任意設置>10S的值 |
|
測試模式 |
1， 恒流模式；2，恒溫模式； |
|
測試探頭 |
4線測試探頭 |
|
測試探頭高度調節 |
Z軸馬達自動調節 |
|
測試?yán)鋮s方式 |
壓縮空氣強制冷卻 |
|
對位 |
雙CCD， 全自動CCD對位，全自動4軸（XYZR） |
|
測試程序 |
可編程測試點列表，可進行多點測試（MP模式），可進行循環測試（CL模式）。 |
|
可測試樣品尺寸 |
不小于700mm。 |
|
自動上下板 |
可以配套自動上下板（選配項） |
耐電流測試是測試PCB產品的孔互聯可靠性的一種測試方法。耐電流測試是在特殊設計的孔鏈上施加一定的直流電流，并持續一段時間，電流在孔鏈上產生焦耳熱，熱量傳導到孔附近的基材，基材受熱膨脹， Z方向尺寸變大，產生膨脹應力，作用于孔上下焊盤之間，當孔的互聯可靠性不良時，膨脹應力會導致孔斷裂，從而檢測出孔的互聯可靠性不良。
全自動耐電流測試儀采用高精度的模塊和儀表，控制PCB孔鏈以一定的升溫速度升溫，達到設定的溫度后，保持一定的時間，并實時監測孔鏈的溫度，電流，以及電阻變化。
全自動耐電流測試儀自動完成測試探頭移動，對位，上下，樣品的參數測試和批量測試，樣品冷卻，數據保存和記錄，數據統計分析，以及測試報告的輸出等。
耐電流測試儀（HCT）能夠?qū)Υ郎y電子元器件或電路板在給定電流條件下運行的穩定性、故障率和電性能進行測試。通常，它可以通過測試電流值、電壓、電阻、功率等參數，來評估待測電子元器件或電路板的耐電流水平、可靠性和電氣性能等特性，從而判斷其是否能滿足相關的設計要求和實際應用需求。
在線客服客服一High Current Test (HCT) 耐電流測試儀，也稱高電流測試機，是源自2007年摩托羅拉（Motorola）在《Reliability Test Methods for Copper Plated Filled Micro Via》
一文中，針對當時PCB性能與可靠性測試中的關鍵難點所提出的一種專業測試解決方案。
(HCT)耐電流測試儀主要用于評估PCB、HDI、IC載板等電路板在不同電壓、電流等工作條件下的穩定性，驗證其是否滿足安全規范、可靠性標準及性能設計要求。HCT耐電流測
試儀的主要作用在于驗證電子設備（尤其是電路互聯結構）的耐電流能力，同時也可用于分析電路板的電氣特性及潛在損傷。該測試方案目前被蘋果和華為認可、使用。要求
線路板供應商提供的產品每批次都需要做HCT耐電流測試。
HCT耐電流測試儀通過測量電流、電壓、電阻、功率等關鍵參數的變化，實時判斷coupon樣品通孔、埋孔、盲孔等各類型孔的鏈接能力，評估電路板的耐電流性能、電氣安全與
長期可靠性，從而有效判斷其是否符合設計規范與實際應用場景的嚴苛要求。
全自動耐電流測試儀主要特點如下：
? 儀器采用高精度的模塊和儀表，保證測試結果的準確性
? 超大測試平臺，可適用于700mm的PCB板尺寸
? 測試探頭自動升降。測試完成后樣品自動冷卻
? CCD自動對位
? 可以適應不同設計和類型的測試coupon
? 儀器可以進行電阻校正，電流校正，系統自我檢測
? 可以升級配置機械手自動上下板
? 實時顯示溫度，電阻，電流曲線,高速實時采樣測試，迅速及時捕捉到失效
? 設置超溫保護，防止樣品燒毀
? 參數測試時一鍵全自動抓取電流參數
? 可以設定多種不同的失效判斷條件
? 實時保存每個樣品的測試數據
? 測試數據統計分析
? 一鍵輸出excel測試報告
? 提供專業的配套增值服
|
型號 |
CHCT-6010A |
|
輸出電流 |
0-10A |
|
輸出電壓 |
0-60V |
|
電阻測量范圍 |
0-1MΩ |
|
樣品溫度測量范圍 |
室溫-350℃， |
|
測試時間 |
可以任意設置>10S的值 |
|
測試模式 |
1， 恒流模式；2，恒溫模式； |
|
測試探頭 |
4線測試探頭 |
|
測試探頭高度調節 |
Z軸馬達自動調節 |
|
測試?yán)鋮s方式 |
壓縮空氣強制冷卻 |
|
對位 |
雙CCD， 全自動CCD對位，全自動4軸（XYZR） |
|
測試程序 |
可編程測試點列表，可進行多點測試（MP模式），可進行循環測試（CL模式）。 |
|
可測試樣品尺寸 |
不小于700mm。 |
|
自動上下板 |
可以配套自動上下板（選配項） |
耐電流測試是測試PCB產品的孔互聯可靠性的一種測試方法。耐電流測試是在特殊設計的孔鏈上施加一定的直流電流，并持續一段時間，電流在孔鏈上產生焦耳熱，熱量傳導到孔附近的基材，基材受熱膨脹， Z方向尺寸變大，產生膨脹應力，作用于孔上下焊盤之間，當孔的互聯可靠性不良時，膨脹應力會導致孔斷裂，從而檢測出孔的互聯可靠性不良。
全自動耐電流測試儀采用高精度的模塊和儀表，控制PCB孔鏈以一定的升溫速度升溫，達到設定的溫度后，保持一定的時間，并實時監測孔鏈的溫度，電流，以及電阻變化。
全自動耐電流測試儀自動完成測試探頭移動，對位，上下，樣品的參數測試和批量測試，樣品冷卻，數據保存和記錄，數據統計分析，以及測試報告的輸出等。
