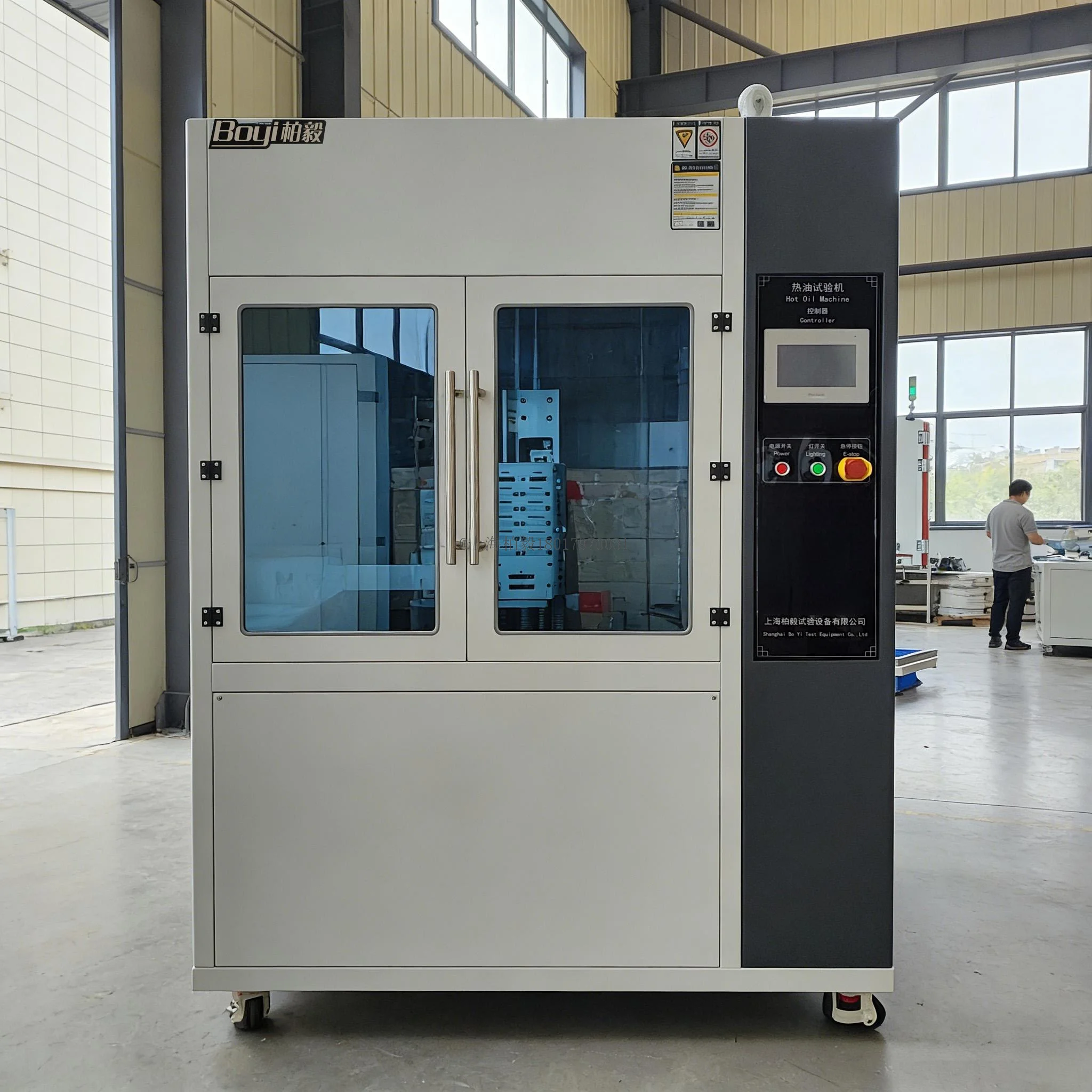

熱油試驗箱又稱熱油試驗機，可以模擬高溫環境下的應力、壓力、溫度等條件，對材料進行各種試驗和性能評估。主要用于測試PCB/FPC在高溫和液體介質中的熱穩定性和耐熱性能的試驗設備，是用來提高PCB/FPC質量和可靠性的重要工具。
熱油試驗箱的主要特點和功能如下：
1. 高溫試驗能力：熱油試驗箱可以提供高溫環境，通常溫度范圍在室溫至 300℃之間，部分設備甚至可達更高溫度。
2. 液體介質：熱油試驗箱通常使用導熱性能良好的液體介質，如礦物油、合成油等。液體介質在高溫下具有較好的熱穩定性，能夠更好地模擬實際應用環境。
3. 溫度控制：熱油試驗箱具備精確的溫度控制功能，可以確保試驗過程中溫度的穩定性和準確性。
4. 試驗時間：根據實際需求，可設置試驗時間，以滿足不同產品和試驗標準的要求。
5. 安全措施：熱油試驗箱具備完善的安全措施，如超溫保護、漏電保護等，確保試驗過程的安全性。
6. 多種試驗方式：熱油試驗箱可根據需要提供多種試驗方式，如恒溫試驗、升溫試驗、循環試驗等。

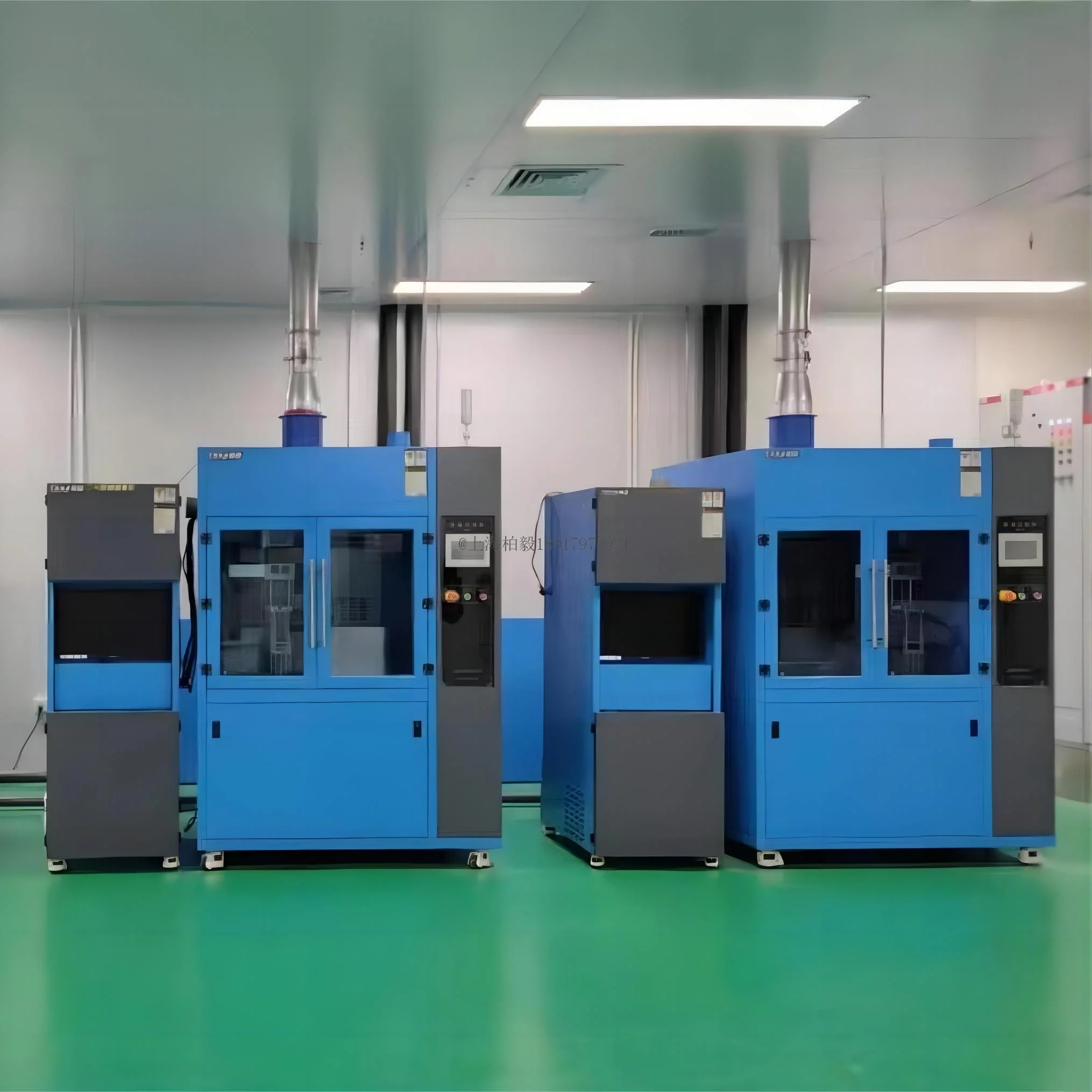

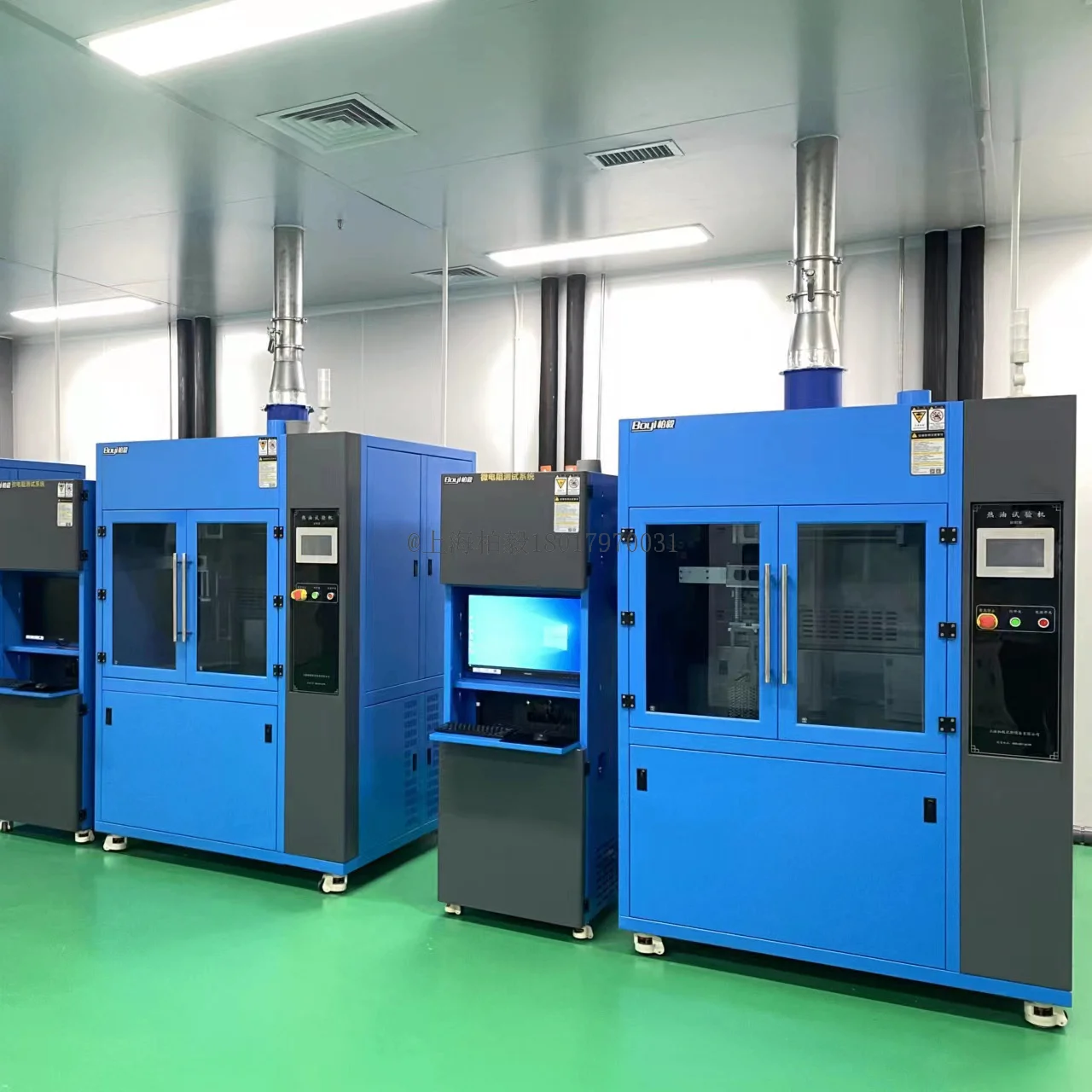

導通電阻測試系統（如上圖）
可按需要連接微電阻測試系統（導通電阻測試儀）做在線阻值測試，以測試 PCB /FPC的電子回路的導通電阻變化。
熱油試驗機技術方案（摘錄）
1.產品名稱 | 熱油試驗機 |
產品型號 | B-OIL-02 |
2.試樣限制 | |
本試驗設備 禁止 | 易燃、易爆、易揮發性物質試樣的試驗及儲存 腐蝕性物質試樣的試驗及儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗及儲存 |
3.容積、尺寸、重量、安裝功率 | |
試料籃尺寸 | 100×300×300 mm(W×H×D) |
測試板尺寸 | ≤290×290 mm(W×L) |
高溫槽尺寸 | 250×480×428 mm(W×H×D) |
低溫槽尺寸 | 275×430×428 mm(W×H×D) |
機臺尺寸 | 1400×2050×1380 mm(W×H×D)（不含三色燈） |
重 量 | 約460 kg |
4.性能指標 | |
測試環境條件 | 環境溫度為20±8℃、相對濕度≤85%、試驗箱內無試樣條件下 |
溫度范圍 | 高溫桶：常溫~ 320℃(電熱管采用：SUS316 材質) |
溫度波動度 | 高溫槽：當被測物浸入槽內，溫度波動為 -3.0℃ |
低溫槽：當被測物浸入槽內，溫度波動為 +5.0℃ | |
溫度偏差 | ±2.0℃（有效區域內） |
溫度均勻度 | 高溫槽：± 2.0℃（有效區域內） |
低溫槽：± 2.0℃（有效區域內） | |
溫度分辨率 | ±0.1℃ |
測試方法 | GB/T4677-2002 9.2.1IPC-TM-650 2.4.6 等測試方法 |
GB/T4677-2002 9.2.1 IPC-TM-650 2.4.6 等標準 | |
5.結構特征 | |
箱體結構 | 外壁材料：特殊鋼板+ 粉體烤漆(1.2mm 厚) 高溫桶保溫材料：高密度納米樹脂棉 |
測試孔 | 100mm 直徑測試孔 1 個，蓋 1 個，位于箱體左側 |
大 門 | 雙開全透明鋼化玻璃門，配自動彈簧插銷 |
試料籃氣動裝置 | 步進移動進口模組，保證試料籃平穩移動，放入油槽 浸泡停留時間可調 測試cycle 數 |
儲油桶 | 設置于機體右側內，試驗過程中，當高、低溫油槽內油操過標準液面時，讓多出的油回流到儲油桶，當油槽液面底于標準液面時，通過循環馬達自動將儲油桶里油補回油槽，以保證試驗能正常進行。 |
2.采用三洋步進馬達與精密模組傳動，振動小，嗓音低；
3.該設備分為高溫室、低溫室兩部分；
4.快速改變測試室的溫度狀況，使試驗樣品接受冷熱沖擊；
5.采用觸摸式彩色LCD進行控制，操作簡單易學；
6.可以設置循環周期次數，可根據不同標準做各種實驗。
熱油試驗箱又稱熱油試驗機，可以模擬高溫環境下的應力、壓力、溫度等條件，對材料進行各種試驗和性能評估。主要用于測試PCB/FPC在高溫和液體介質中的熱穩定性和耐熱性能的試驗設備，是用來提高PCB/FPC質量和可靠性的重要工具。
熱油試驗箱的主要特點和功能如下：
1. 高溫試驗能力：熱油試驗箱可以提供高溫環境，通常溫度范圍在室溫至 300℃之間，部分設備甚至可達更高溫度。
2. 液體介質：熱油試驗箱通常使用導熱性能良好的液體介質，如礦物油、合成油等。液體介質在高溫下具有較好的熱穩定性，能夠更好地模擬實際應用環境。
3. 溫度控制：熱油試驗箱具備精確的溫度控制功能，可以確保試驗過程中溫度的穩定性和準確性。
4. 試驗時間：根據實際需求，可設置試驗時間，以滿足不同產品和試驗標準的要求。
5. 安全措施：熱油試驗箱具備完善的安全措施，如超溫保護、漏電保護等，確保試驗過程的安全性。
6. 多種試驗方式：熱油試驗箱可根據需要提供多種試驗方式，如恒溫試驗、升溫試驗、循環試驗等。
導通電阻測試系統（如上圖）
可按需要連接微電阻測試系統（導通電阻測試儀）做在線阻值測試，以測試 PCB /FPC的電子回路的導通電阻變化。
熱油試驗機技術方案（摘錄）
1.產品名稱 | 熱油試驗機 |
產品型號 | B-OIL-02 |
2.試樣限制 | |
本試驗設備 禁止 | 易燃、易爆、易揮發性物質試樣的試驗及儲存 腐蝕性物質試樣的試驗及儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗及儲存 |
3.容積、尺寸、重量、安裝功率 | |
試料籃尺寸 | 100×300×300 mm(W×H×D) |
測試板尺寸 | ≤290×290 mm(W×L) |
高溫槽尺寸 | 250×480×428 mm(W×H×D) |
低溫槽尺寸 | 275×430×428 mm(W×H×D) |
機臺尺寸 | 1400×2050×1380 mm(W×H×D)（不含三色燈） |
重 量 | 約460 kg |
4.性能指標 | |
測試環境條件 | 環境溫度為20±8℃、相對濕度≤85%、試驗箱內無試樣條件下 |
溫度范圍 | 高溫桶：常溫~ 320℃(電熱管采用：SUS316 材質) |
溫度波動度 | 高溫槽：當被測物浸入槽內，溫度波動為 -3.0℃ |
低溫槽：當被測物浸入槽內，溫度波動為 +5.0℃ | |
溫度偏差 | ±2.0℃（有效區域內） |
溫度均勻度 | 高溫槽：± 2.0℃（有效區域內） |
低溫槽：± 2.0℃（有效區域內） | |
溫度分辨率 | ±0.1℃ |
測試方法 | GB/T4677-2002 9.2.1IPC-TM-650 2.4.6 等測試方法 |
GB/T4677-2002 9.2.1 IPC-TM-650 2.4.6 等標準 | |
5.結構特征 | |
箱體結構 | 外壁材料：特殊鋼板+ 粉體烤漆(1.2mm 厚) 高溫桶保溫材料：高密度納米樹脂棉 |
測試孔 | 100mm 直徑測試孔 1 個，蓋 1 個，位于箱體左側 |
大 門 | 雙開全透明鋼化玻璃門，配自動彈簧插銷 |
試料籃氣動裝置 | 步進移動進口模組，保證試料籃平穩移動，放入油槽 浸泡停留時間可調 測試cycle 數 |
儲油桶 | 設置于機體右側內，試驗過程中，當高、低溫油槽內油操過標準液面時，讓多出的油回流到儲油桶，當油槽液面底于標準液面時，通過循環馬達自動將儲油桶里油補回油槽，以保證試驗能正常進行。 |
2.采用三洋步進馬達與精密模組傳動，振動小，嗓音低；
3.該設備分為高溫室、低溫室兩部分；
4.快速改變測試室的溫度狀況，使試驗樣品接受冷熱沖擊；
5.采用觸摸式彩色LCD進行控制，操作簡單易學；
6.可以設置循環周期次數，可根據不同標準做各種實驗。
