在線式高低溫試驗箱在光模塊行業的應用

如果您是一位光模塊測試工程師，以下場景可能極為熟悉：在三溫測試的某個關鍵節點，需要執行熱插拔或參數測量，于是被迫打開高低溫試驗箱門。瞬間，試驗溫度場景被破壞，凝結的白霧裹挾著數據點的失真逸散——隨后的數小時，設備在重新穩定溫度與等待中空轉。這不僅是時間的消耗，更是對試驗連續性和數據一致性的根本性挑戰。

傳統測試范式的固有局限與可量化損失

高低溫試驗箱是測試光模塊在極端溫度環境適應性的必備設備。然而，光模塊的測試遠非靜態放置觀察，它要求在溫度循環中，動態執行上電、信號注入、眼圖監測及物理插拔等一系列交互操作。每一次開箱門，都意味著：

試驗環境的不可逆變化：箱內溫度、濕度均勻度驟變，恢復至設定穩定點通常需要數十分鐘至數小時，這直接延長了測試的時間。

測試時序的中斷與數據斷層：無法獲得被測件在連續、穩定溫度應力下的性能變化曲線，關鍵失效點可能恰恰隱藏在溫度恢復的過渡階段。

能源與運營成本的隱性消耗：反復的試驗條件恢復過程**增加了電能消耗，對于需要大批量、長時間進行老化篩選的產線而言，這是一筆不容忽視的成本。

問題的**，在于測試交互性與環境穩定性之間長期存在的工程矛盾。

在線式高低溫試驗箱：一種實現“動態穩定測試”的工程解決方案

為化解上述矛盾，在線式高低溫試驗箱的設計聚焦于一個**功能：允許測試人員在不破壞箱內氣候環境的前提下，實施所有必要的電氣與光學操作。其技術實現的關鍵在于：

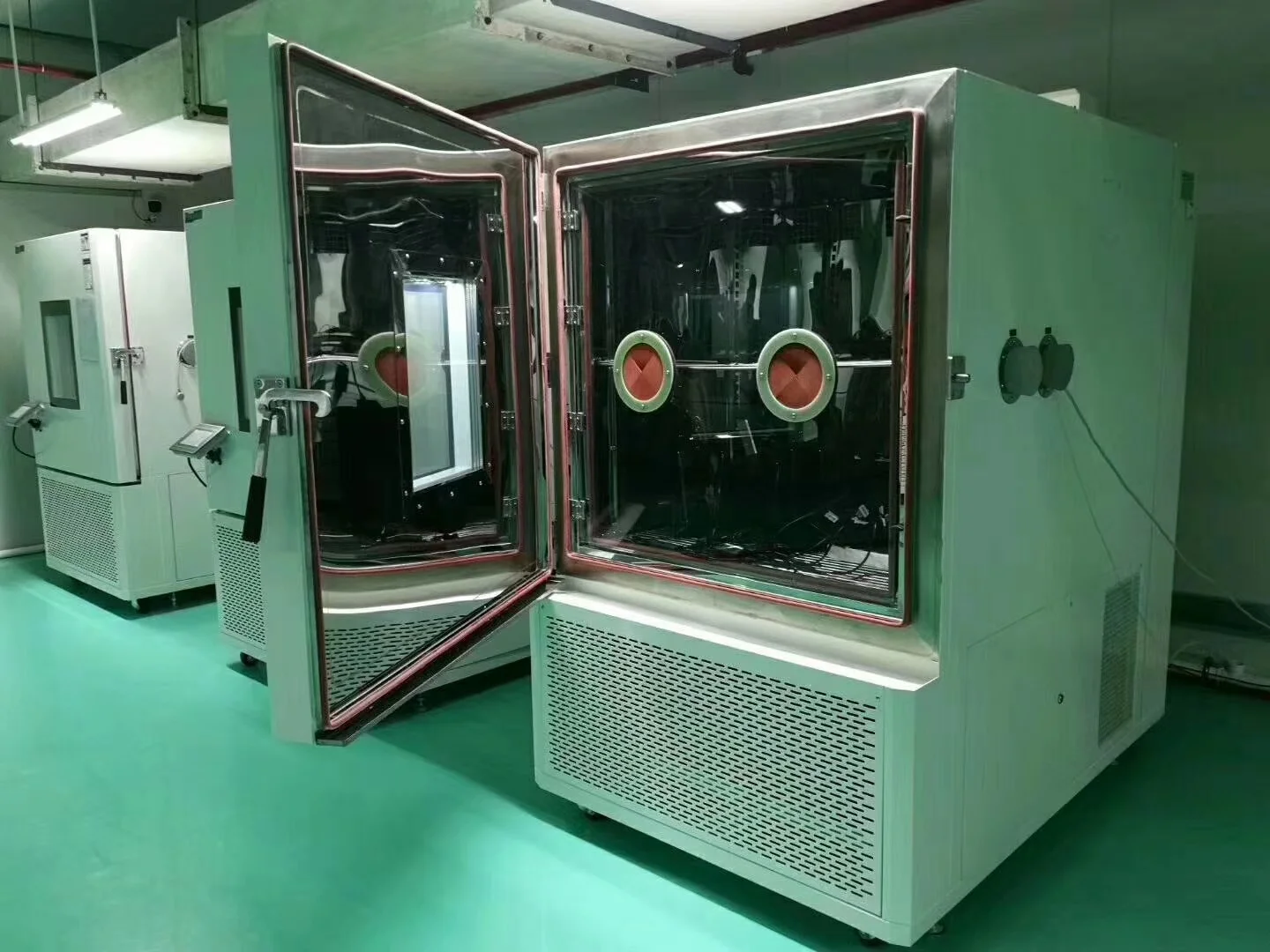

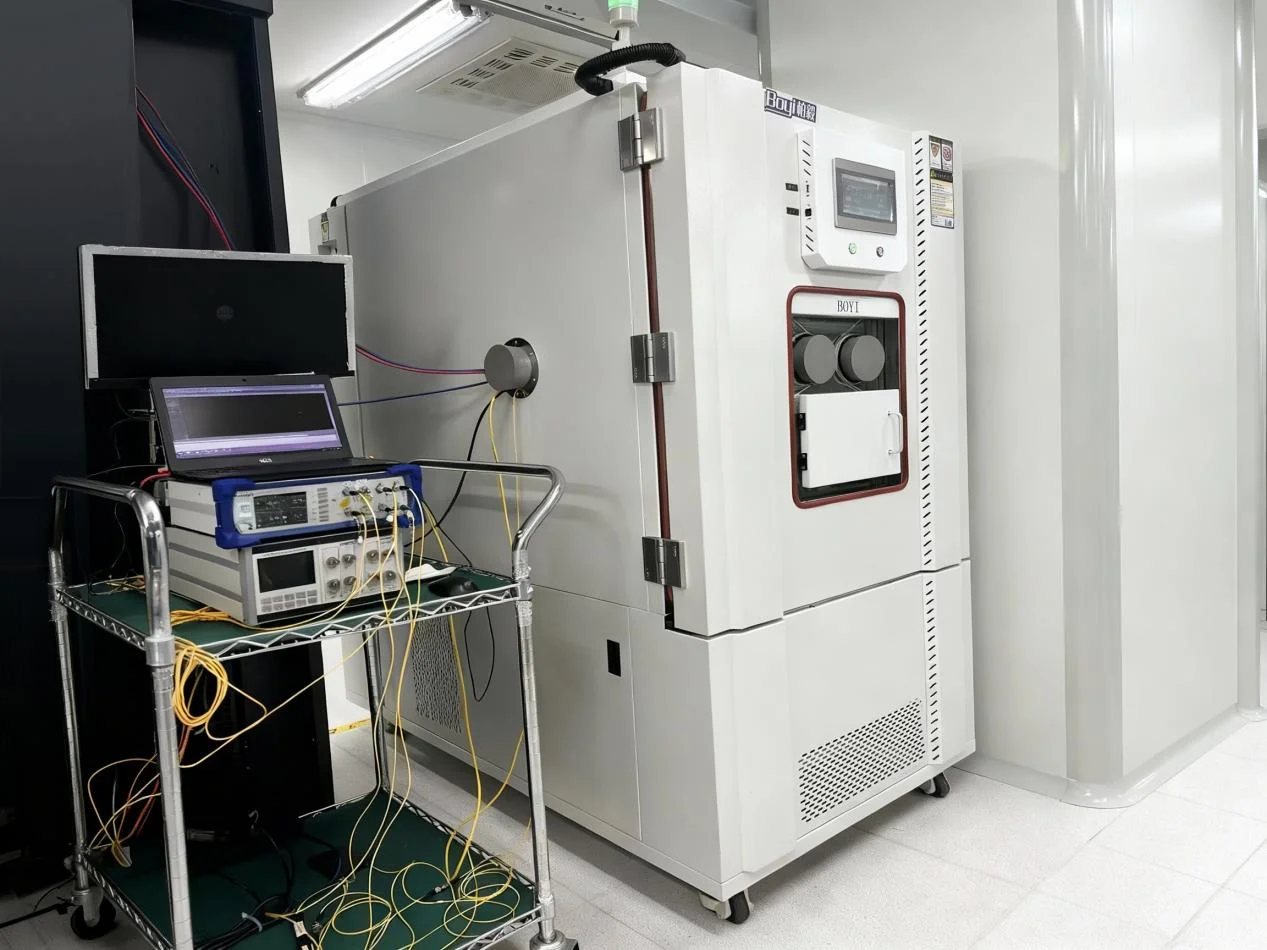

特殊貫通式操作孔設計：通常在在試驗箱門上或視窗玻璃上集成具備高密封性、低漏熱率的**接口。操作孔支持光纖跳線、高頻電纜、電源線及控制線束的密封穿引，連通了內部被測件與外部測試儀表；同時支持工程師在不打開試驗箱門的情況下對被測件進行“試動作”操作。

測試流程的重構：基于這一硬件基礎，測試模式得以重構。工程師可在維持-40℃至+85℃乃至更寬溫范圍的任意階段，實時、連續地監測光功率、消光比、誤碼率（BER）等關鍵指標，并執行熱插拔、協議交互等動態測試項。

這種方案的價值并非替代傳統試驗箱，而是針對特定測試需求——特別是光模塊三溫測試——提供了更貼合工程實際的方法。它使在線式高低溫試驗箱從可選設備，轉變?yōu)檫M(jìn)行嚴謹研發與高效品質驗證的關鍵工具之一。

在研發與制造環節的具體工程實踐

研發驗證階段：工程師能夠觀察新設計或新物料在不間斷溫度應力下的性能衰減軌跡與失效模式。數據的連續性有助于更**地定位設計邊際，縮短迭代周期。在針對高速光模塊（如800G）在線測試等高要求場景中，其優勢尤為明顯。

生產老化與篩選（Burn-in & Screening）：對大批量產品進行高溫老化時，可在線監測其工作狀態，實現早期失效品的即時剔除。這提升篩選效率的同時，也避免了因開箱中斷導致整批測試時間的不確定性。

品控抽檢與認證測試：可嚴格模擬*終應用環境（如設備密集的數據中心高溫、嚴冬戶外低溫），執行完整的性能驗證，為批次放行提供更具置信度的數據支持。了解不同帶測試孔高低溫試驗箱的規格與配置，已成為產線規劃的必要工作。

目前，包括九洲光電、卓昱、光迅、海信等在內的多家企業，已在產線中部署此類設備，將其作為提升測試置信度與生產效率的工程基礎設施的一部分。

技術演進：從自動化集成到數據智能

面對光通信向更高速率、更復雜封裝演進帶來的測試挑戰，在線式高低溫試驗箱本身也在持續發展：

系統集成自動化：通過標準接口（如LAN）與**測試儀表（誤碼儀、光功率計、交換機）集成，實現多參數、多通道的自動化序控測試，減少人為干預誤差。

測試數據深度關聯：將箱內溫濕度傳感器數據與被測件性能數據打上統一時戳，進行同步分析與建模，可能揭示環境應力與性能退化間更精細的關聯。

適應性設計：針對共封裝光學（CPO）等新興技術，測試接口與夾具正朝著更高密度、更高頻寬的方向定制化演進。

結語

本質上，在線式高低溫試驗箱提供了一種在受控環境變量下進行動態交互測試的能力。它解決的不是一個“有無”問題，而是一個測試質量與效率的優化問題。對于嚴謹?shù)墓こ處煻裕x擇它并非追求概念的革新，而是選擇了一種對測試條件更高程度的控制權，以及對數據真實性更堅實的保障
